Termodinamika, segrevanje, fazne spremembe
Gorazd Planinšič, Peter Gabrovec, Sergej Faletič
srednja
< 10 min
Kazalo
Poskus
Naloga se nanaša na poskus. Za ogled poskusa kliknite na povezavo spodaj.
Posnetek poskusa
Slike so izrezane iz video posnetka. Na njih je naveden tudi čas od začetka dolgega posnetka. Čas na kratkem posnetku morate določiti ali odčitati sami.
Če si želite ogledati celoten posnetek, po zaprtju okna izberite ogled video posnetka.

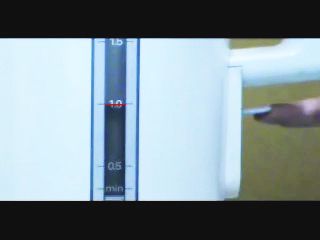

| (00:30 min na posnetku celega poskusa) Vodo še dotakamo. Višina gladine je nekje med oznakama in in je zaradi preglednosti označena z rdečo črto. |

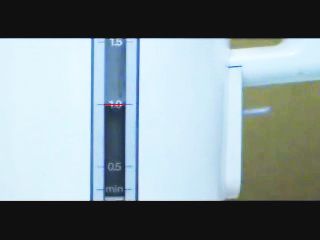

| (01:11 min na posnetku celega poskusa) Posoda je napolnjena do približno enega litra. Prižgemo grelec. |

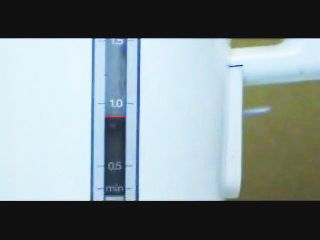

| (04:06 min na posnetku celega poskusa) Voda začne vreti in grelec se začne tresti. Sliši se zvok, a brbotanja mehurčkov še ni. |

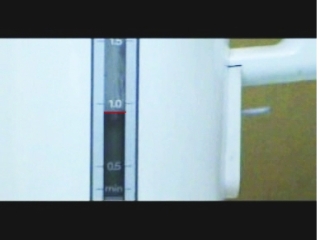

| (04:10 min na posnetku celega poskusa) Začne se brbotanje mehurčkov. |

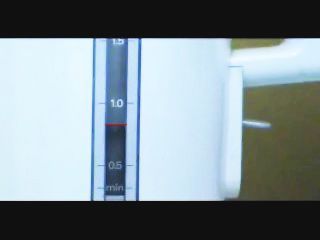

| (05:05 min na posnetku celega poskusa) Ustavimo meritev (grafi, naloge). |
| (06:45 min na posnetku celega poskusa) Grelec se samodejno ugasne. |
Posnetek poskusa
Posnetek traja 4:59 minut. Pomembne spremembe se zgodijo okoli 0:10, 3:05 in 4:59 (konec meritve) minut.
Posnetek poskusa
Posnetek traja 8:38 minut. Pomembne spremembe se zgodijo okoli 1:05, 4:00 in 6:40 minut.
Graf
Napovejte graf (temperatura v odvisnosti od časa) za to meritev. Privzemite, da grelec greje s konstantno močjo.
Model napoveduje lomljen prehod v
konstantno temperaturo, kar se seveda ne zgodi, a prehod je zelo
kratek.
Pravilno
Primerjaj grafa
Oglejte si graf dejanske meritve.
Vaša izbira:
Graf dejanske meritve:
Poskusite izmed ponujenih možnosti izbrati tisto, ki se najbolje ujema z izmerjenim grafom.
Popravite izbiro grafa
Izmed ponujenih možnosti izberite tisti graf, ki se najbolje ujema z izmerjenim.
Odlično. Lahko nadaljujemo.
Ni pravi. Dobro si oglejte graf meritve in vse možnosti ter poskusite ponovno.
Izmed skic, ki so na voljo, se z meritvijo najbolje ujema ta:
,
Prevoj je v resnici nekoliko bolj gladek kot na skici, a to je edini graf, ki je sestavljen iz dveh ravnih (ne ukrivljenih) odsekov in ima drugi del vodoraven.
Konec naloge o grafu
Zaključili ste nalogo o grafu .
