Gretje in izparevanje 2
Gretje in izparevanje 2
Termodinamika, segrevanje, fazne spremembe
Gorazd Planinšič, Peter Gabrovec, Sergej Faletič
težka
10-20 min
Kazalo
Poskus
Naloga se nanaša na poskus. Za ogled poslusa kliknite na povezavo spodaj.
Posnetek poskusa
Slike so izrezane iz video posnetka. Na njih je naveden tudi čas od začetka dolgega posnetka. Čas na kratkem posnetku morate določiti ali odčitati sami.
Če si želite ogledati celoten posnetek, po zaprtju okna izberite ogled video posnetka.

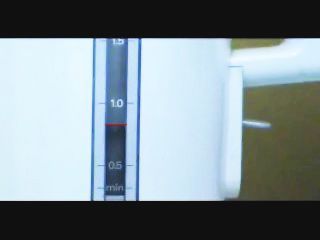

| (00:30 min na posnetku celega poskusa) Vodo še dotakamo. Višina gladine je nekje med oznakama in in je zaradi preglednosti označena z rdečo črto. |

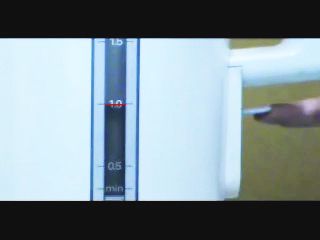

| (01:11 min na posnetku celega poskusa) Posoda je napolnjena do približno enega litra. Prižgemo grelec. |

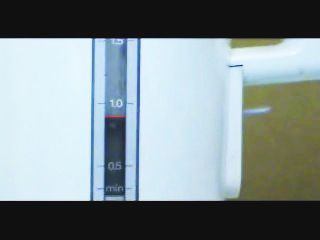

| (04:06 min na posnetku celega poskusa) Voda začne vreti in grelec se začne tresti. Sliši se zvok, a brbotanja mehurčkov še ni. |

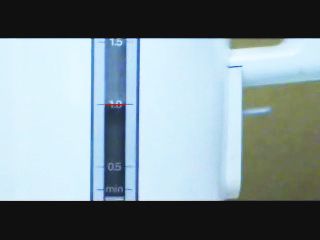

| (04:10 min na posnetku celega poskusa) Začne se brbotanje mehurčkov. |

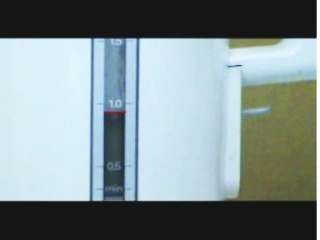

| (05:05 min na posnetku celega poskusa) Ustavimo meritev (grafi, naloge). |
| (06:45 min na posnetku celega poskusa) Grelec se samodejno ugasne. |
Posnetek poskusa
Posnetek traja 4:59 minut. Pomembne spremembe se zgodijo okoli 0:10, 3:05 in 4:59 (konec meritve) minut.
Posnetek poskusa
Posnetek traja 8:38 minut. Pomembne spremebe se zgodijo okoli 1:05, 4:00 in 6:40 minut.
Graf
Napovejte graf za težo (kapljevinaste*) vode v odvisnosti od časa ().
Na sliki je že skica grafa . Izberite ustrezen graf .
- Med poskusom voda spreminja agregatno stanje. Skupna masa, seveda, ostane enaka, zato nas zanima samo masa kapljevine, ne pa tudi plina (pare).
Primerjaj grafa
Oglejte si graf dejanske meritve. Primerjajte ga s svojo izbiro. Ali
se grafa ujemata?
(Opomba: Grafa se mogoče ne začneta in končata v točno istih točkah. Opazujte obliko.)
Naprava meri težo (ne mase) in je bila nastavljena tako, da je kazala nič, ko je bil vrč prazen.
Vaša izbira:
Izmerjeni graf:
Pravilno
Res je, grafa se ujemata v vseh pomebnih lastnostih (konstanten do vretja, nato linearno pada).
Dobro opravljeno, pojdimo naprej.
Program vam bo omogočil, da ponovno izberete skico, zdaj ko ste videli graf meritve.
Če se ne morete odločiti, izberite tisto, ki se vam zdi najbolj podobna izmerjenemu grafu.
Še enkrat si oglejte skico in graf meritve. Bodite pozorni na pomembne lastnosti (kje je graf raven, kje ukrivljen, kje mogoče celo vodoraven, kakšen je prevoj ...)
Tudi v drugem poskusu niste uspeli izbrati skice, ki bi se ujemala z izmerjenim grafom v pomembnih lastnostih.
Skica, ki se najbolj ujema z grafom meritve, je
Na grafu dejanske meritve je v drugem delu nekaj popačenja, ker se vrč med vretjem trese.
Graf
Narisan je graf meritve. Katera od skic najbolje ustreza temu grafu?
Konec naloge o grafu
Zaključili ste nalogo o grafu .
Privzetki
Izkaže se, da smemo zanemariti izhlapevanje (ne izparevanja) in privzeti, da grelec deluje s konstantno močjo.
Izhlapevanje in izparevanje
Izhlapevanje vode se dogaja pri vseh temperaturah, zato je vode v odprti posodi tudi pri sobni temperaturi vse manj. Pri višjih temperaturah je izhlapevanje izrazitejše.
Izparevanje se dogaja pri temparaturi vrelišča in (običajno) poteka po celotnem volumnu kapljevine. Do izparevanja pride, ko dovajamo vodi toliko toplote, da bi se morala segreti preko temperature vrelišča, namesto tega pa se toplota porabi za spremembo agregatnega stanja (vrenje).
